Подробное описание Hidros SHH 740

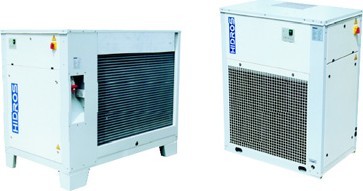

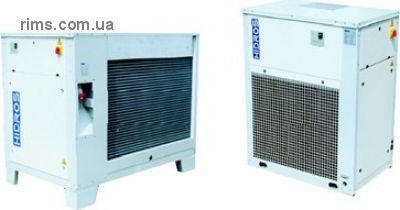

Осушитель воздуха для бассейна Hidros SHH 740
Осушитель воздуха для бассейна.
Серия SHH 330; SHH 400; SHH 560; SHH 740; SHH 940 осушителей воздуха специально разработана для использования в помещениях бассейнов, где влажность должна постоянно контролироваться и снижаться по мере необходимости.
Эта серия включает пять моделей, которые покрывают диапазон производительности от 330 до 937 l/сут.
Эти модели осушителей предназначены для установки в техническом помещении поблизости от бассейна. Подача воздуха и рециркуляция осуществляется при помощи системы воздуховодов и воздухораспределительных устройств. Центробежный вентилятор создает достаточное статическое давление для подачи воздуха.
Осушители воздуха просты и удобны в эксплуатации и обслуживании, каждая легкодоступная часть при необходимости легко заменима, таким образом, снижается стоимость эксплуатационных издержек.
Все устройства полностью собраны и протестированы на заводе, тщательно вакуумированы и осушены после проверки на герметичность под давлением и затем заряжены хладагентом R407C. Они все полностью работоспособны, протестированные перед отгрузкой. Они полностью соответствуют Европейским Директивам и индивидуально выделены этикеткой CE и предусмотренной Декларацией Соответствия.
Установка устройств очень проста, требуется только подвести электрическую энергию, дренажную линию и подключить подающий и рециркуляционный воздуховод.
Корпус
Состоит из прочной рамы и навесных оцинкованных панелей, обеспечивающих быстрый доступ ко всем внутренним элементам. Стальные листы покрыты эпоксидным порошковым покрытием для увеличения долговечности и сопротивлению к коррозии.
Компрессор
Компрессор герметичного типа, охлаждаемый всасываемым фреоном, прямого пуска с датчиками на стороне всасывания и нагнетания. Компрессор установлен на резиновые антивибрационные опоры.
Испаритель
Теплообменник испарителя прямого расширения выполнен из медных труб с алюминиевым оребрением, установленным вертикально. Поддон для сбора конденсата выполнен из нержавеющей стали. Механический воздушный фильтр является стандартным и установлен перед теплообменником испарителя.
Конденсатор
Теплообменник конденсатора выполнен из медных трубок, с алюминиевым оребрением, установленным вертикально.
Вентилятор
Центробежный сдвоенный вентилятор, статически и динамически сбалансированный, с непосредственным соединением механизмов (SHH 330-400) или КРП для увеличения требуемого статического давления.
Цепь хладагента
Состоит по существу из фильтра-осушителя, капилляра(-для моделей SDH), датчиков на высоком и низком давлении.
Электрический щит
Состоит из плавкого предохранителя, предохранителя вентилятора, вспомогательных предохранителей цепи, контактора компрессора, вентилятора, релейный терминальный блок со связью для дистанционного управляющего двухпозиционного гигростата и двухпозици-онного переключателя.
Микропроцессорное управление
Стандартно установлено на каждом изделии, оснащено двухпозиционным переключателем с гигростатом. Микропроцессор управляет включением – выключением компрессора, циклом размораживания и сигнализирует об аварийных ситуациях.
Термостат размораживания
Термостат стандартно установлен на каждом изделии, он подает сигнал микропроцессору для включения и выключения цикла размораживания.
Аксессуары
Встроенный механический гигростат, который поддерживает влажность воздуха в пределах 30-100%, с точностью поддержания 3%.
Выносной механический гигростат, который поддерживает влажность воздуха в пределах 30-100%, с точностью поддержания 3%. Выносной электронный гигростат. Пароохладитель: коаксиального типа, с трубой из нержавеющей стали AISI 316 по которой циркулирует вода и медной трубы, по которой циркулирует фреон. Для того, чтобы правильно работал контур циркуляции воды в бассейне, необходимо выполнить соответствующие соединения.
Водяной калорифер: змеевик из оребренных медных труб. Конденсатный, осушающий насос.
Технические характеристики:
Влагосъем(1) л/24ч: 738,5
Номинальная мощность(1) кВт: 11,7
Максимальная мощность(2) кВт: 12,6
Номинальный ток(1) А: 19,4
Максимальный ток(2) А: 21,2
Мощность пароохладителя(3) кВт: 10,5
Расход воды через пароохладитель(3) л/с: 0,503
Гидравлич. сопротивление пароохладителя(3) кПа: 15
Мощность водяного калорифера (4) кВт: 46
Расход теплоносителя через калорифер (4) л/с: 1,1
Гидравлич. сопротивление калорифера (4) кПа: 11
Расход воздуха м3/с: 1,903
Располагаемое статическое давление Па: 250
Хладоноситель: R407C
Звуковое давление (5) dB(A): 73
Температурный диапазон °С: 10-36
Диапазон регулировки влажности %: 30-99
Внешние габариты мм: 1630x1010x1410
Вес кг: 421
Электропитание В/ф/Гц: 400/3~+N/50
(1) Характеристики приведены при окружающей температуре 30 °С и относительной влажности 80%
(2) Характеристики приведены при окружающей температуре 35 °С и относительной влажности 80%
(3) Характеристики приведены при температуре воды вход-выход 25-30 °С
(4) Характеристики приведены при окружающей температуре 32 °С температуре воды вход-выход 80-70 °С
(5) На расстоянии 1м свободно расположенном над отражающей поверхностью
