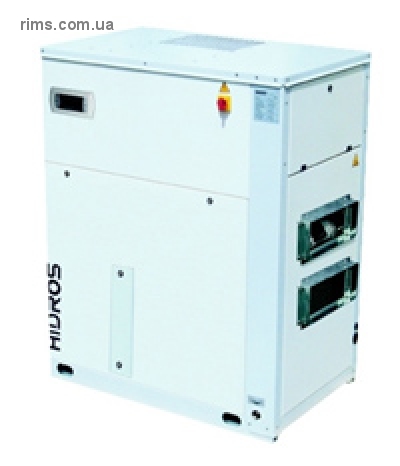

Осушитель воздуха для бассейна Neoclima by Hidros UTH 052
Высокоэффективный осушитель воздуха с рекуператором теплоты
Высокая эффективность осушителей воздуха серии UTH с рекуперацией теплоты, позволяет эффективно регулировать температуру, влажность, обработку воздуха в крытых бассейнах или иных объектов с высокими нагрузками.
Осушители UTH могут работать в условиях вплоть до 36оС и могут регулировать подачу свежего воздуха до 30% от общей производительности.
Номенклатура представлена 7 моделями, которые покрывают диапазон мощностей от 1500 до 6000 м3/ч. Использование двухходового перекрестного рекуператора позволяет увеличит до 20% производительность осушения, по сравнению с традиционными осушителями воздуха.
Использование двухходового рекуператора, фактически, позволяет предварительное охлаждение воздуха до точки насыщения, позволяя оборудованию работать за счет скрытой теплоты парообразования.
Все устройства полностью собраны и протестированы на заводе, тщательно вакуумированы и осушены после проверки на герметичность под давлением и затем заправлены хладагентом R407C. Они все полностью работоспособны, протестированные перед отгрузкой. Они полностью соответствуют Европейским нормативам.
Аксессуары:
Частичная рекуперация тепла: используется для производства горячей воды для бытовых нужд или нагрева воды для бассейна, рекуператоры изготовлены из сплава молибдена и нержавеющей стали, пластинчатого типа.
Конденсатный насос: центробежного типа, развивает высокое статическое давление, укомплектован расширительным баком, обратным клапаном, спускным устройством. Насос также снабжен сигнализацией, которая останавливает работу оборудования в случае неполадок насоса.
Комплект для работы при низких температурах: используется когда температура наружного воздуха менее -5 °С, устройство позволяет бесперебойную работу оборудования при очень низких внешних температурах (до -30оС), сохраняя нормальный режим работы внутренних частей оборудования.
Модель А (мм) В (мм) С (мм)
015 1700 640 1000
020 1700 640 1000
028 1750 750 1450
035 1750 750 1450
042 1950 1250 1950
052 1950 1250 1950
060 1950 1250 1950
Принцип работы.
Горячий и влажный удаляемый воздух, перемещаемый вентилятором (G), проходит через фильтр (A), затем через первую ступень рекуператора (B) где, пересекаясь с холодным воздухом, проходящим на другой стороне, оставляет часть своей энтальпии. В этой точке часть обработанного воздуха (от 0% на 30%) удаляется вытяжным вентилятором (C), остальной воздух проходит через холодный теплообменник испарителя (D), где осушается до требуемых параметров. После испарителя охлажденный и высушенный воздух смешивается с наружным воздухом (от 0% на 30%), поступающим через жалюзи (E) и поступает во второй проход рекуператора, где нагревается воздухом, забираемым из помещения. Затем воздух проходит через конденсатор (F), где он догревается перед подачей в помещение бассейна. В случае, если температура подаваемого воздуха не достаточно высока, опциональный водяной калорифер (Н) обеспечит нагрев воздуха до требуемой температуры.
План-схема
Технические характеристикиТемпература воды Температура помещения/относительная влажность
27 °С 28 °С 29 °С 30 °С 31 °С 32 °С
50% 60% 50% 60% 50% 60% 50% 60% 50% 60% 50% 60%
22 °С 0,108 0,057 0,092 0,041 0,075 0,023 0,059 0,008 - - - -
23 °С 0,134 0,080 0,117 0,062 0,099 0,044 0,083 0,026 0,065 - - -
24 °С 0,161 0,105 0,144 0,086 0,126 0,068 0,108 0,048 0,090 0,029 - -
25 °С 0,191 0,134 0,173 0,114 0,155 0,093 0,135 0,074 0,117 0,053 0,098 -
26 °С 0,222 0,134 0,204 0,143 0,186 0,122 0,167 0,101 0,147 0,080 0,126 0,057
27 °С 0,258 0,197 0,234 0,176 0,219 0,155 0,200 0,132 0,180 0,110 0,158 0,086
28 °С 0,296 0,233 0,276 0,212 0,257 0,189 0,236 0,165 0,215 0,143 0,194 0,117
29 °С 0,336 0,272 0,317 0,249 0,296 0,227 0,275 0,203 0,254 0,179 0,231 0,153
30 °С 0,378 0,314 0,359 0,291 0,339 0,267 0,317 0,243 0,296 0,218 0,275 0,191
Таблица содержит расчет количества влаги с м2 площади бассйна. Возможно оценить достаточно точно общее количество испарившейся влаги умножая эту величину на площадь зеркала воды. В случае наличия гидромассажа эту величину увеличить в 2,5-3 раза.
Обработка свежего воздуха
Оборудование может работать с подмесом свежего воздуха в количестве 30% от общего расхода воздуха оборудованием. Зимой свежий воздух имеет влагосодержание намного меньшее, чем у внутреннего воздуха и его использование может значительно повысить производительность осушения при том же расходе воздуха. На диаграмме можно увидеть, что используя свежий воздухмы можем подавать в помещение воздух с более низким положением точки росы, но очевидно, что в этом случае свежий воздух необходимо подогревать перед подачей в помещение, повышая нагрузку на калорифер.
А-В1 – отбор явного тепла происходит в перекрестном рекуператоре (27-65% / 23-80%)
В1-D2 – охлаждение с осушением в испарителе (23-80% / 17-95%)
D2 – В3 – нагрев в перекрестном рекуператоре (без свежего воздуха) (17-95% / 22-75%)
В3 – F2 – догревание в конденсаторе (без свежего воздуха) (22-75% / 38-28%)
D2 – В2 – смешивание с 30% свежего воздуха (17-95% / 13-100%)
В2 – В3 – нагрев в перекрестном рекуператоре (с 30% свежего воздуха) (13-100% / 18.5-70%)
В3 - F2 – догревание в конденсаторе (с 30% свежего воздуха) (18.5-70% / 35-26%)
Удельная производительность осушения , с полной рециркуляцией воздуха (с параметрами 27оС, 65%) более 2,5г/кг обработанного воздуха. При использовании 30% свежего воздуха с параметрами 5оС, 80% удельная производительность осушения повышается до 3 г/кг,практически удваивается (5,5 г/кг).
Ясно, что при использовании свежего воздуха температура подаваемого воздуха будет ниже (35оС вместо 38 °С) и потребуется подогрев перед подачей в помещение.
Высокоэффектиный осушитель воздуха с рекуперацией тепла.
Высокая эффективность осушителей воздуха серии UTH с рекуперацией теплоты, позволяет эффективно управлять температурой, влажностью, рекуперацией и подачей свежего воздуха в помещениях бассейнов или иных объектов с высокими влаговыделениями.
Осушители UTH могут работать в средах вплоть до 36 оС и имеют возможность контролировать параметры воздуха при подаче свежего воздуха до 30% от общей производительности.
Номенклатура представлена 7 моделями, которые покрывают диапазон мощностей от 1500 до 6000м3/ч. Использование двойного пластинчатого теплообменника позволяет увеличит до 20% осушающую способность, по сравнению с традиционными осушителями воздуха.
Использование двойного прохода в рекуператоре, фактически, позволяет свободное явное тепло доводить в предварительном теплообменнике до точки насыщения, давая, т.о., блоку работать, в основном, на скрытой теплоте парообразования.
Все устройства полностью собраны и протестированы на заводе, тщательно вакуумированы и осушены после проверки на герметичность под давлением и затем заряжены хладагентом R407C. Они все полностью работоспособны, протестированные перед отгрузкой. Они полностью соответствуют Европейским Директивам и индивидуально выделены этикеткой CE и предусмотренной Декларацией Соответствия.
Технические характеристики:
Влагосъем (1) л/24ч: 420
Мощность компрессора (1) кВт: 5,1
Номинальная мощность (1) кВт: 7
Номинальный потребляемый ток(1) А: 15,3
Максимальный потребляемый ток(2) А: 16,5
*Мощность рекуператора(3) кВт: 5,8
*Производит, водяного калорифера(4) кВт: 44
Расход воздуха общий м3/с: 1,167
Свободное статическое давление Па: 200
Максимальный расход наружного воздуха мЗ/с: 0,35
Хладоноситель: R407C
Звуковое давление (3) dB(A): 68
Рабочий диапазон температуры °C: 10-36
Рабочий диапазон влажности %: 30-99
Высота мм: 1950
Длина мм: 1950
Ширина мм: 1250
Вес кг: 570
Электропитание В/ф/Гц: 400/+N/50
* Опции
(1) Характеристики приведены при окружающей температуре 30 °С и относительной влажности 80%
(2) Характеристики приведены при комнатной температуре 35 °С и относительной влажности 80%
(2) Характеристики приведены при температуре теплоносителя 25/30 °С
(4) Характеристики приведены при температуре помещения +32оС и температуре теплоносителя 80/70 °С
(5) Уровень звукового давления измерялся на расстоянии 1м в свободных условиях согласно ИСО 3746
